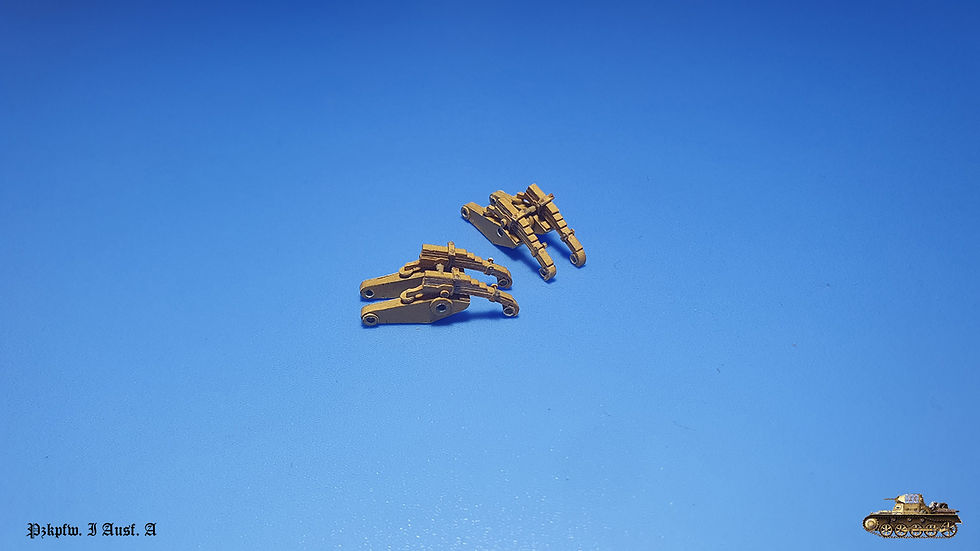

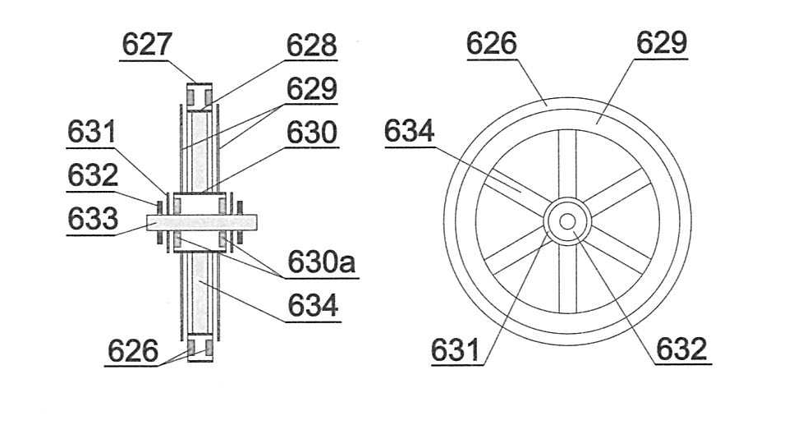

התחלתי בצורה יוצאת דופן לפי מספרים והוראות ולא מזחלים

הם פשוטים, רק 3 חלקים כל זחל, אז אני לא חושב שאתקע עליהם בשלב מאוחר יותר.

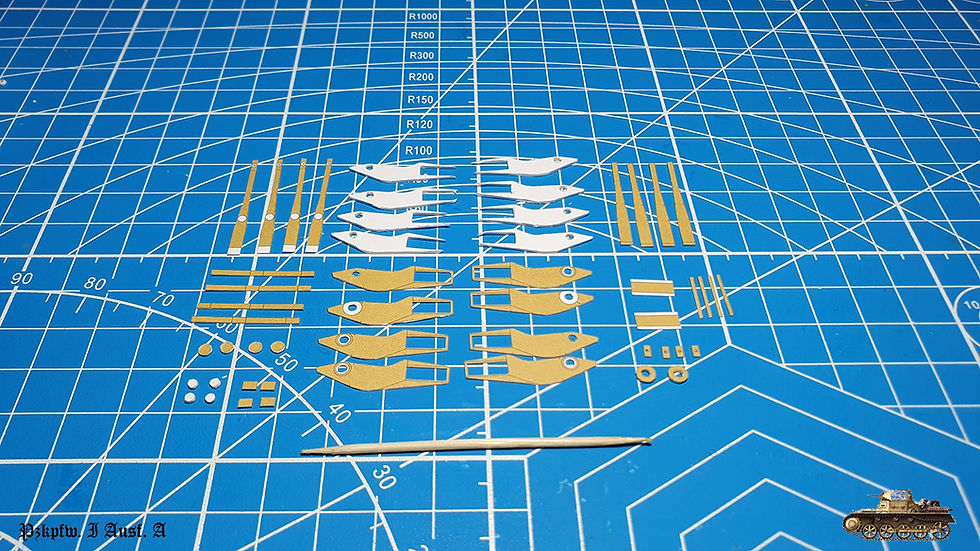

קודם כל מסגרת כוח של תובה.

אם רוצים שמעטפת פנימית וחיצונית יתיישרו בצורה מושלמת, צריך

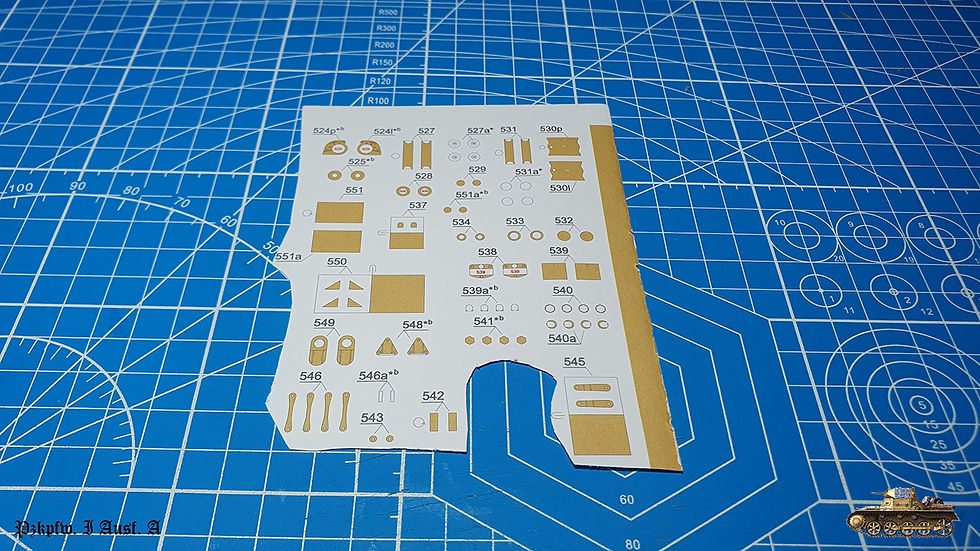

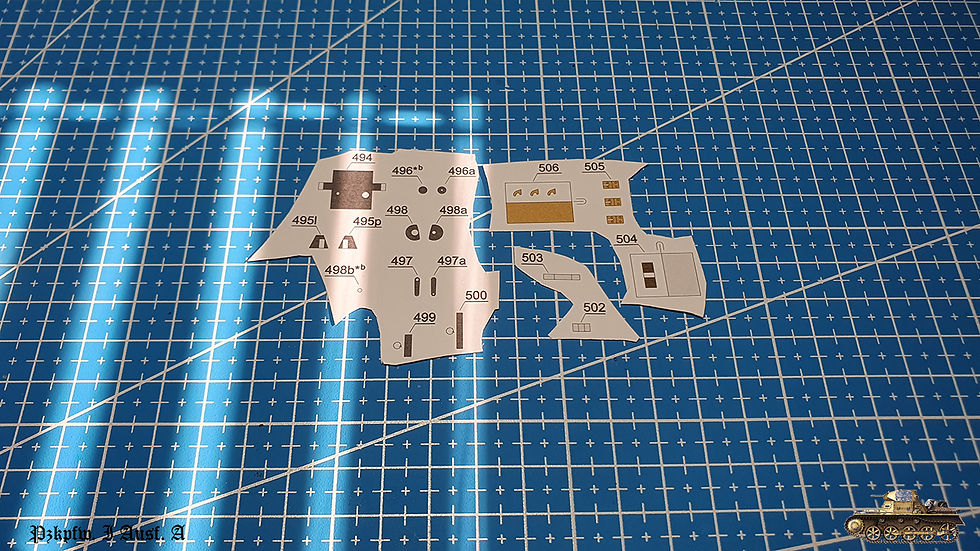

להרכיב את המסגרת בזהירות ובדייקנות רבה. וזה מתחיל מהדבקה על קרטון נכון 0.5 וחיתוך בדיוק לפי קווים.

תחילה מחוברים חלקים K1 ו-K2 ולאחר מכן לפי הסדר

דילגתי על חלק K6, כי הקימור שלו יצא מעיקול המסגרת מלפנים והחלטתי להדביק אותו מאוחר יותר עם מעטפת פנימית.

המסגרת מוכנה

באופן טבעי שלב הבא זה מעטפת פנימית

מיושרת בצורה נכונה, וזה אומר שלא טעיתי בהרכבת מסגרת

הבעיה היחידה הייתה עם חלקים K6 - הצורה לא נכונה והייתי צריך להתאים אותה לקימור ובהתאם גם חלק פנימי של מעטפת. ואז הדבקתי למסגרת הכל ביחד

נראה כל כך פשוט כשאתה עושה את זה…. 😵‍💫 מדהים יאללה מחכה להמשך

בהצלחה איגוראתה מתכוון בצביעה לצבוע את העובי של הנייר?

מחכים לעדכון איגור אנחנו סקרנים....

אחרי חופשה קטנה, חוזרים לעבודה.

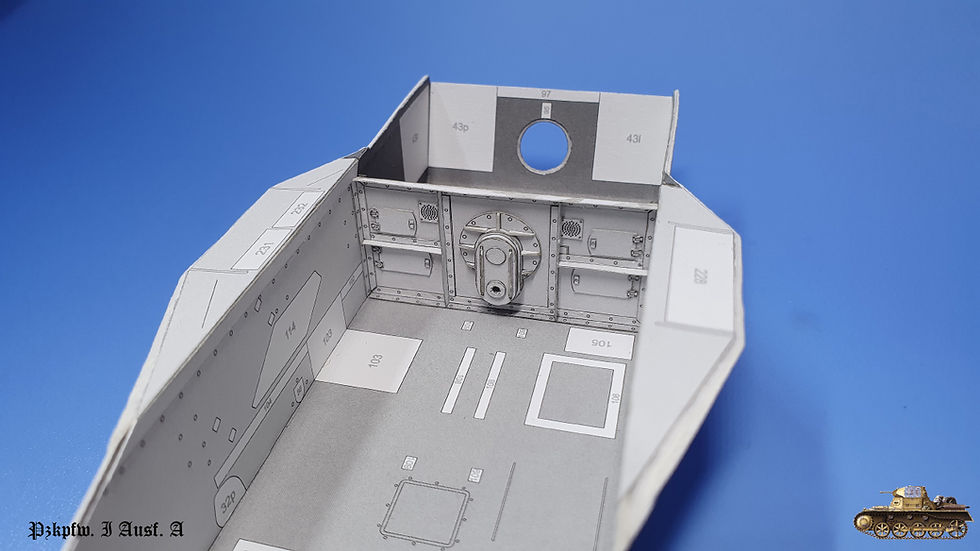

קיר מפריד בית מנוע וכמה פאנלים.

קיר מפריד מורכבת מהקיר עצמו ומתיבת תמסורת בין שלבית

מודבק במקום. לא חיברתי ידיות לדלתות לצורך הרכבה קלה.

ישים אותם בשלב הבא

החלטתי לצלם על רקע כחול, כי כך צבע אמיתי לא מתעוות

אני רואה שעד עכשיו יש כמה בעיות קטנות פה ושם, אז מעתה ואילך תהיה רשימת שגיאות

שגיאות:

חלק 12 צדדים מבולבלים, שמאל חייב להיות ימין וימין חייב להיות שמאל

חלק 27 קצר או נקודת הדבקה ארוכה מדי

יפהפה איגור, איזה עבודה עדינה ויפה. ממש אומנות.

אהבתי את הרשימת שגיאות בסוף ומחכה לראות איך אתה פותר את הבעיות

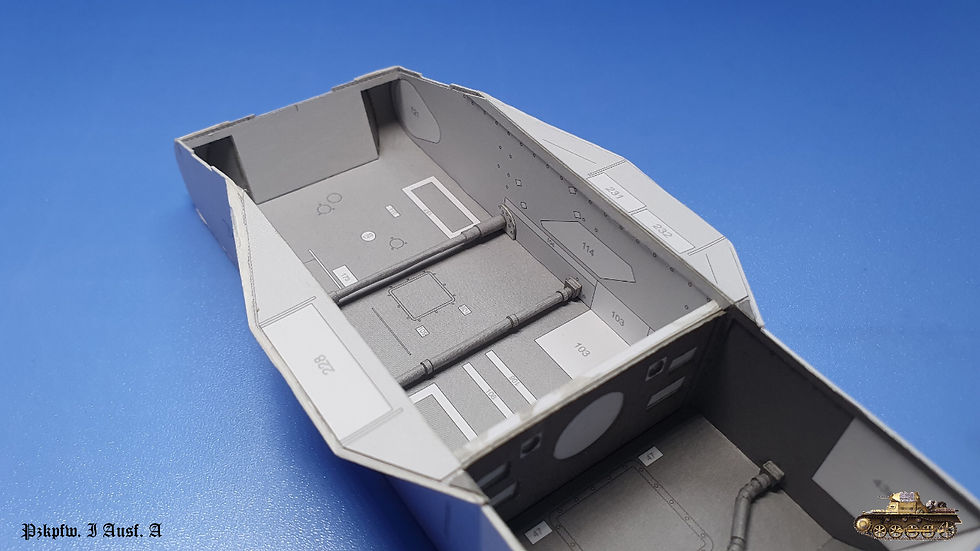

מוטות מתח. שניים בתא לחימה ואחד בתא המנוע

גלגלתי צינורות ארוכים בקוטר קטן בעזרת מברשת רטובה.

פשוט עוברים איתה על חלקים ומגלגלים על ציר מתאים. כך יהיו פחות שבירות

רק להזכיר - מתכנן נותן אפשרות לעשות את המוטות מחוט נחושת/בדיל

למרות שהרכבתי את מבנה התובה נכון וגם מעטפת פנימית נכנסה בדיוק, להפתעתי שניים מתוך שלושה מוטות היו קצרים מדי 🤔

שימו לב שמוט תא המנוע שוכב על הצד. זה לא ברור משרטוטים

שגיאות:

חלק 37 קצר מדי. הארכתי אותו עם תוספת קרטון של 0.5 מ"מ בחלק 36

חלק 40-41 קצר מדי. הארכתי אותו עם תוספת קרטון של 0.5 מ"מ בחלק 39

נראה שחלקים 36, 39 חייבים להיות מודבקים על קרטון 1 מ"מ ולא 0.5 כפי שמסומן. רצועת הקצה רחבה יותר מהחלק.

מרתק מאוד איגור, אתה השראה בשבילי. אמנם לא בונה נייר, אבל הסבלנות וההשקעה שלך עשו לי פשוט חשק גם להשקיע ככה בדגמי פלסטיק שלי.

הטכניקה של הגלגול עם המים מגניבה מאוד....

יפה איגור. רק בדקת יומני בניה אחרים לראות אם יש עוד טעויות בדגם? עד עכשיו יש די הרבה טעויות של המתכנן. בינתיים עבודה מצוינת למרות

איגור, כל הכבוד! ההסברים שלך

מתחיל למלא את תא המנוע.

מכלי דלק, טבעות צינורות מסנן אוויר ותושבות מנוע

לא הדבקתי תושבות מנוע למקומן. הסיבה היא שאין שום שרטוט שמראה איך להדביק. אז אני אחכה למנוע המורכב כדי להבין את זה. אבל יש לי ניחוש :)

שגיאות:

אין

איגור מפציץ שוב. נראה שפתרון בעיות אפשרי באמצעות אילתורים על ידי בונה די מנוסה ,ואיגור כזה.

יפה מאוד איגור

יפהפה איגור, סקרן מאוד לגבי ההמשך 🙏🏻

תודה חברים. הייתי בחופשה ורק עכשיו חזרתי לדגם. עדכונים יהיו בהמשך

!!

התחלתי להרכיב מנוע - Krupp M305 4 צילינדרים מקורר אוויר.

אני חושב שמשהו דומה היה במשאית Krupp Protze.

בלוק מנוע

מאוורר אמבטיית שמן

מורכבים יחד

שגיאות:

חלק 57 קצר. זהו ציר המאוורר. השבלונה שניתנה הייתה קצרה מדי ופשוט הארכתי אותו, כדי שיכניס לבלוק המנוע וימרכז הכל

יפה

עבודה מדהימה כרגיל, אמרתי לך שנתת לי השראה להשקיע בדגמים שלי יותר מהרגיל… אז התחלתי למסמר את כל המסוק הזה

המשך עם צילינדרים של מנוע

נוספו מצתים מסקראץ'

ניסיתי גם לעבוד עם מסמרים 0.6 מ"מ.... קטנים |אדיש|

אני עדיין בוחרת את הסדר בין צביעה, חיתוך והדבקה.

לכל הטנק יש יותר מ-500 מסמרות.

צילינדרים מורכבים על בלוק מנוע

שימו לב ששני הצדדים אינם סימטריים

שגיאות:

אין

עבודה מדוייקת ביותר.

איגור, מדהים מדהים.

אולי תעשה לנו הדגמה במפגש החודשי, איך אתה יוצר את החלקים בכזה דיוק רב? אני סקרן. נוכל לארגן לך מצלמה שתקרין את מה שאתה עושה על מסך גדול. עדכן אם אתה מעוניין… אנחנו נשמח מאוד

האמת קצת מביך. אין פה שום סודות, פשוט סבלנות וזהירות. אני לא בטוח שאוכל להגיע למפגש... אם כן, אפשר גם בלי הקרנה

חלקים נוספים למנוע

יחידת כוח ותושבות מנוע

עכשיו הבנתי את המיקום המדויק של תושבות המנוע על הרצפה

מסנני אוויר עם תושבות

צינורות ממסנן אוויר לצילינדר כופפו מחוט עם בידוד

שגיאות:

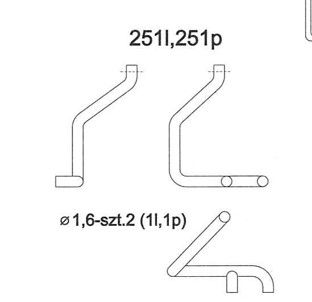

מספר שרטוט הצינור מבולבל עם שרטוט צינור אחר.

ב-251l, 251p הם התכוונו ל-88l, 88p. ולהיפך 88.

בנוסף השרטוט היה שגוי - צילינדרים משני הצדדים אינם סימטריים ואין סיכוי שתוכלו להשתמש באותה שבלונה עבור שניהם. כמו כן, חיבורים לצילינדרים חייבים להיות אנכיים ולא אופקיים, כפי שמוצג

יפה

בזבזתי קצת זמן כדי לסיים להדביק את כל הברגים בתא המנוע ואז הגיע הזמן להכניס את המנוע עצמו!

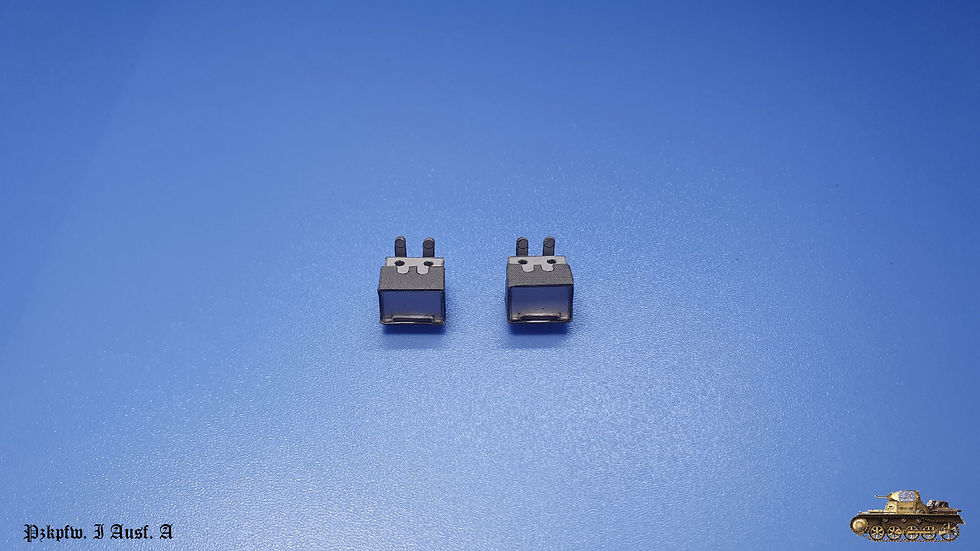

הכנתי עוד כמה פרטים: שני מסנני דלק, מיכל קטן לא ידוע וכמה מוטות חיזוק.

כדי למקם מנוע וחלקים אחרים בקלות, רצוי לבצע את השלבים בסדר הנכון.

קודם כל מסנני דלק

ואז המנוע, שמתחבר לקיר מפריד מתיישב על שתי תושבות ברצפה

(בדיעבד, אני חושב שזה היה מיותר לחתוך את החור בקיר מפריד)

לבסוף כל מוטות חיזוק ושני צינורות בין פתחי אוויר למסנני אוויר.

תא המנוע מוכן, למעט צינורות פליטה, שיצורפו בשלב מאוחר יותר

שגיאות:

חלק מבלבל 95 - רצועה שמחזיקה מיכל ושרטוטים מבלבלים איך לחבר אותו. אלתרתי.

למרות שדגם זה הודפס בצבע משני הצדדים במחלקים נבחרים, חלקים מסוימים חסרים את זה, כמו חלקים 96,97,98. צבעתי בעצמי.

חלק 99 מעט קצר באורך. צבעתי והדבקתי על קצה.

מדהים אחי, שאפו

אני מצטער על העדכון המאוחר.

פתאום, יש פרויקט חשוב אחר בחיי, שאני צריך לנתב אליו את הזמן הפנוי שלי, אז האטתי את ההתקדמות בפנצר.

אבל הצלחתי להדביק את שאר המסמרות בתא לחימה, למרות שזה היה קשה - 0.6 ניטים מתפרקים בקלות וקשה לעבוד איתם.

השיטה שבחרתי הייתה: לבצוע רצועה שלמה->לחתוך->להדביק.

אחרי זה הוספתי מסילות לרצפת התא וכמה ארגזים של תחמושת

זה הכל לבינתיים... ואני לא יודע מתי יהיה העדכון הבא, אבל אנא התאזרו בסבלנות והישארו מעודכנים :rolleyes:

שגיאות:

אין

מדהים איגור סחטיין עליך

שלום לכולם!

כפי שאמרתי קודם, כנראה עד סוף השנה אהיה עסוק בדברים מעניינים אחרים, אבל הצלחתי למצוא קצת זמן לדגם.

אז הבאים בתא לוחם הם תומכים עבור כיסוי גל ההינע וציר הדוושות

ואז סט של דגלי איתות ואיזה צינור ל... אולי רקטה או משהו. לרוע המזל, לא הצלחתי למצוא ציורים/תמונות פנים עם הסברים, אז זה הכל ניחושים :)

שגיאות:

חלק 116 בדף השרטוטים מראה לעשות 5 חלקי חוט, אבל צריך רק 4, עבור מוטות הדגלים.

בשלב זה אני גם רוצה לציין, שיש הרבה טעויות קטנות בציורים, כמו תצוגה איזומטרית חופפת או כמו בציור שלמעלה שמראה בסיס דגלים וניתן לשים לב שכל המצביעים מוסטים

קצת מוזר אחרי שרמן |אויש|

אני בתקופה של מעבר לדירה חדשה וזה גוזל את כל הזמן הפנוי שלי.

אבל הייתה לי הפסקה קטנה בין לבין, אז יש התקדמות עם Panzer I.

מנגנון הילוכים ראשי.

כמה תתי בניות, שמחולקות לתתי בניות. :)

מצמדי היגוי ובלמים

הורכב כל חלק בנפרד ואז חוברו יחדיו. המספרים בצד הנחו כיצד לחבר

שגיאות:

אין

החלק הבא - תיבת הילוכים

ראש ידית הילוכים עשוי מחתיכת בצק משחקים קטנה :)

שגיאות:

אין

מרשים

ובכן... שלום לכולם!

חזרתי... אחרי שלושה חודשים

סליחה על זה :rolleyes:

כל הזמן הזה גזל מעבר עם משפחתי לדירה משלנו. זו הייתה תקופה קשה ולא מצאתי זמן, מקום ומצב רוח להמשיך את הדגם.

אבל עכשיו יש לי חדר עבודה ומקום נוח יותר לתחביב, אז הבניה ממשיכה!

בסופו של דבר הרכבתי את החלק האחרון של מנגנון - מפחית.

המשך עם גל מניע ראשי, שהיה עשוי ממוט הלחמה

והנה כל החלקים ביחד

הכל מתחבר טוב בתובה

כיסוי מוט הנעה. מסובך, אבל דבק פולני שהשתמשתי בו על צריח שרמן עזר מאוד

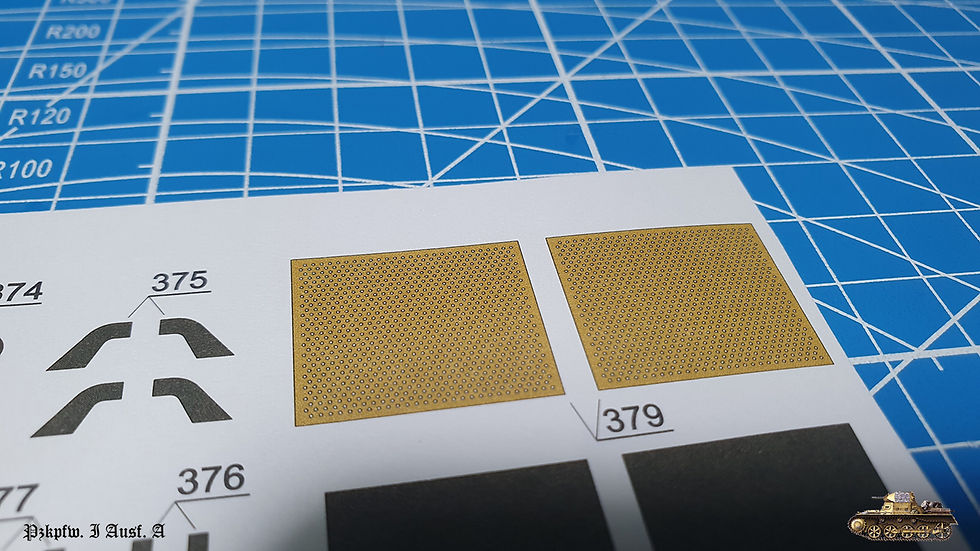

פלטות לרצפה ומצבר

בחרתי להפריד את הפלטות כדי שניתן יהיה להרים אותן לקבלת גישה לארגזים למטה, ושמתי אותן בחופשיות.

מַצבֵּר

ואז הרכבתי דוושות

יש להדביק דוושות על מנופי הדוושות רק לאחר הנחת לוחית לרגליים.

שגיאות:

אין

ידיות היגוי

את המוט עצמו הכנתי מאטב משרדי

באגים:

פרט 183 חייב להיות מסומן בכמות 2 ולא אחת

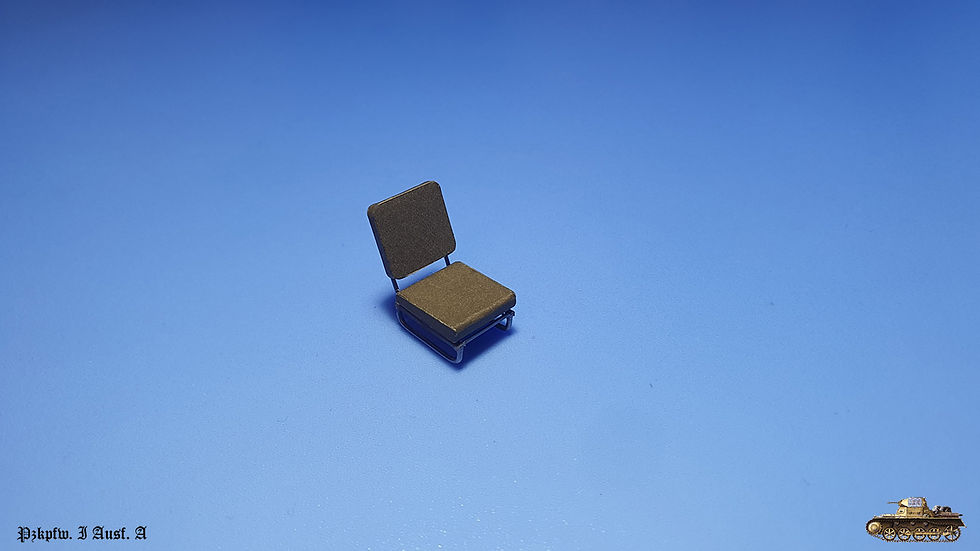

מושב נהג

המסגרת עשויה משני גדלים של חוט הלחמה

חלקים 188a ו-189a מודבקים על קרטון 1.5 מ"מ ולא 0.5 מ"מ, כפי שהוצע

זה נתן לי דרך קלה יותר להדביק את המעטפת

ומושב מותקן במקום שלו

שגיאות:

אין

פלטה קדמית עם כל הדברים: לוח מכשירים, מכשיר קשר וזוג מדפים

לחיקוי זכוכית השתמשתי בפלסטיק דק מאריזה ישנה

מורכבים כולם ביחד

מודבק במקום

שגיאות:

סימן הדבקה על חלק 191 לחלק 195 (מסגרת מכשיר קשר) חייב להיות לבן מלא ולא מסגרת. זה מבלבל באיזה צד של המסגרת להדביק

גיע הזמן לחלק העליון של תובה

מתחיל ממסגרת

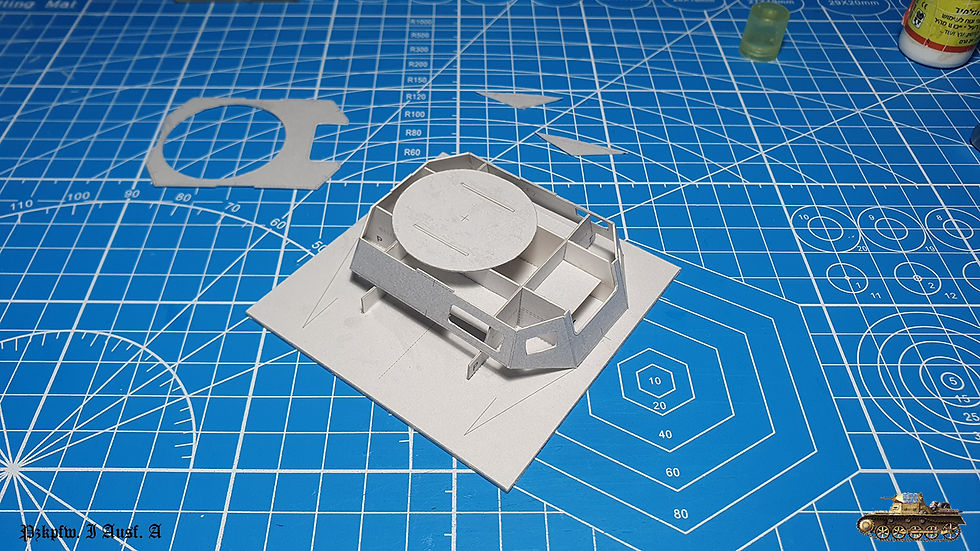

יש לה הרבה דפנות בזווית, אז המתכנן נתן מבנה תמיכה כדי להדביק את כל הצדדים בזוויות נכונות

משמאל מבנה התמיכה, מימין חלק עליון של תובה

יש לחתוך את רוב החלקים עם קצוות בזווית

למען האמת, זה ממש עזר, וחיברתי את כל הצדדים בקלות

ניסיתי גם פלטה עליונה בהתאמה יבשה

החלק האחרון מודבק ללא מבנה תמיכה ומסגרתמוכנה

שגיאות:

יש כמה טעויות בצד שמאל/ימין בחלקים K11, K13 ו-K15. אז, צריך לשים לב בעת הרכבה שלא להתבלבל עם החלקים

התקדמות קטנה עם חלק תובה עליון

הדבקתי מעטפת פנימית וחיברתי את החלק לתובה

התחבר ללא בעיות

שגיאות:

אין

המשך עם מנגנוני ויזורים

שלושה סוגים

הקידמי היה מסובך, אבל אני בספק אם אשחק עם אלה, למרות שהם עובדים ויכולים להיות פתוחים

שגיאות:

חלק 210 חייב להיות מודבק על קרטון 0.5, אך חסרה כוכבית.

חלק 226 המורכב אינו מתאים כראוי לחלק 219 - פתחים למיקום המגן נמצאים רחוק מדי

הסבלנות שלי לחלקים קטנים שחוזרים על עצמם היא לא מה שהייתה פעם.

אז, יחד עם חגים ולחץ בעבודה, לקח זמן עד שסיימתי את המחסניות של המקלע .

התקדמתי טיפה פה טיפה שם.

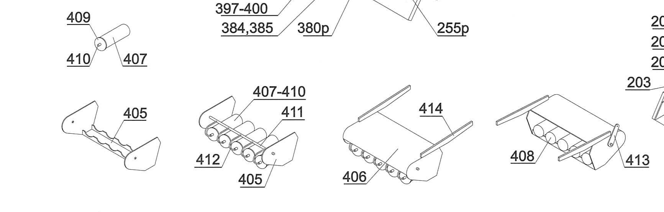

בנוסף הרכבתי מדפים, פס לגלגלי שינויים בהיקף פתח צריח ושתי מסכות גז

מחסניות

מדפים

מסכות גז אביזרי ההרכבה

הדבקתי הכל בפנים ומילאתי את המדפים

בסוף, סגרתי עם פךטה עליונה. חשבתי להשאיר אותו לא מודבקת כדי לראות את הפירוט הפנימי, אבל שמתי לב שגם עם זה מחובר אפשר לראות כמעט הכל.

שגיאות:

אין

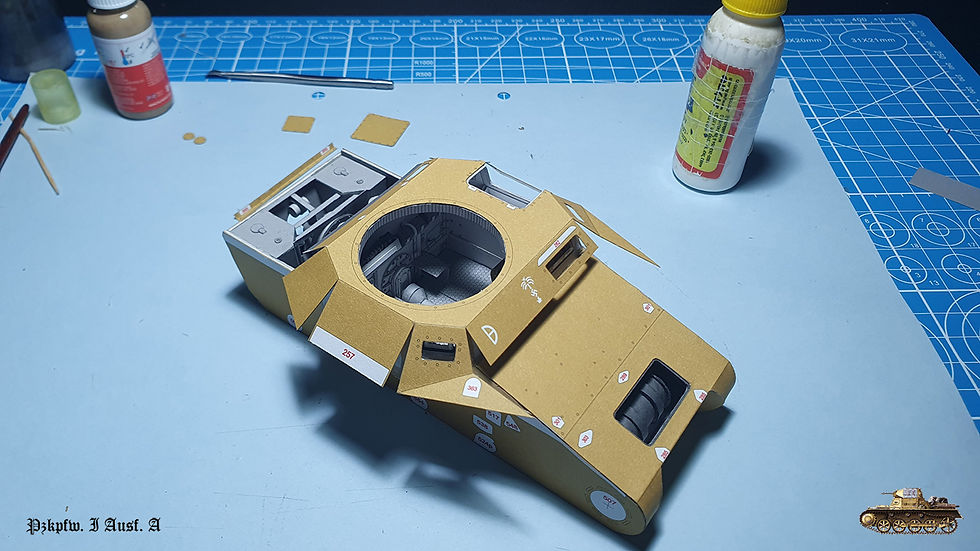

הדבקתי מעטפת חיצונית

שלב זה הוא קריטי וחייבים לחתוך מדויק ולהתאים חלקים על יבש

עשיתי התאמות מינימליות לשני חלקים בלבד: 243 ו-244.

בכללי הכל התיישב מצוין

כדי לחבר את כל החלקים בצורה הטובה ביותר עשיתי את זה בסדר הבא:

מעטפת קדמית עליונה (חלק 243)

שני חלקים קטנים של פגוש קדמי (חלק 245)

מעטפות תחתונות וצדדיות (חלקים 242, 244)

חלק אמצעי עליון. תחילה מודבק באמצע ולאחר מכן כל צד (חלק 250)

ואז כל החלקים הקטנים בתחתית וסיימנו

שגיאות:

אין

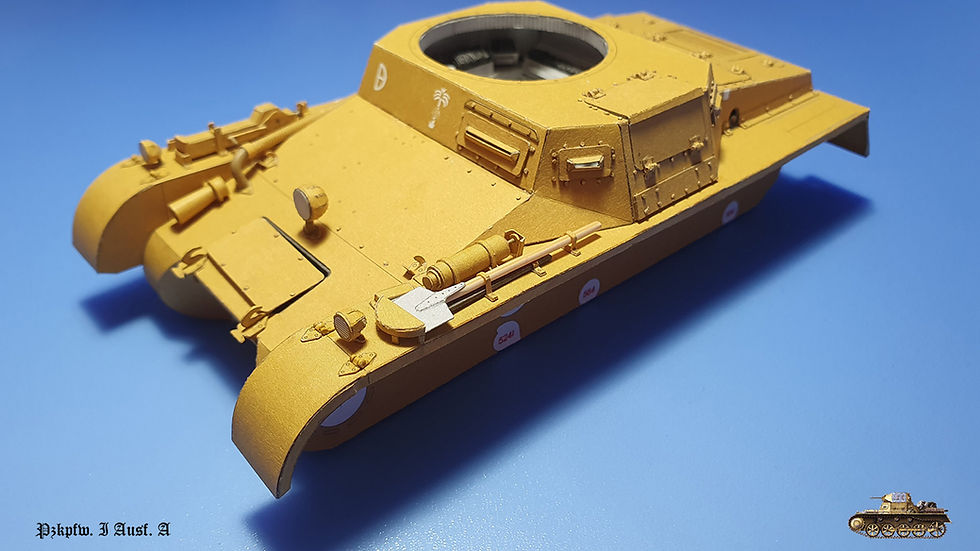

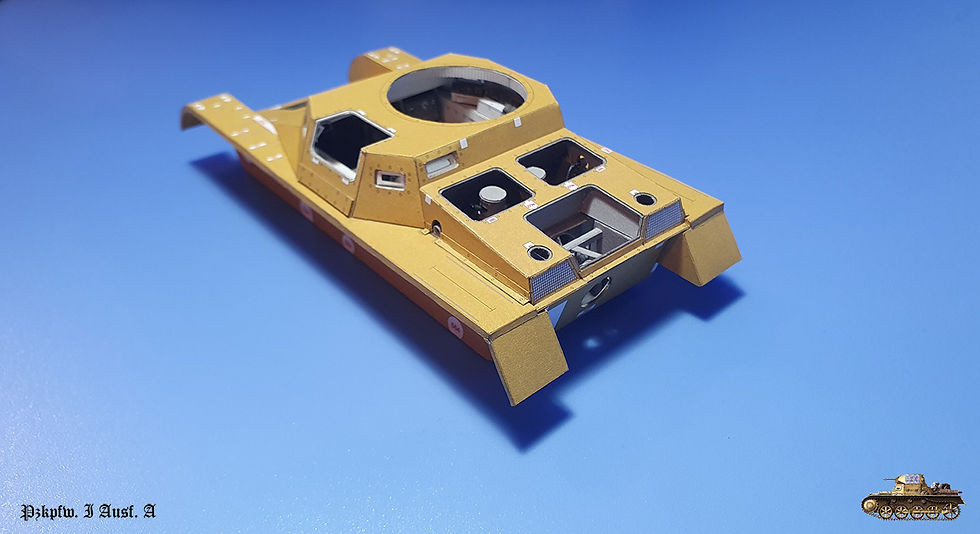

גוף מוגמר עם חלק עליון אחורי.

קודם כל הרכבתי מבנה חיזוק, כדי שאוכל להבין היכן יהיו קצוות של צינורות פליטה.

ואז צינורות פליטה פנימיים כופפו מחוט עם בידוד והודבקו בפנים.

מבנה חיזוק מחובר ומכוסה במעטפת.

שגיאות:

יש פגם עיצובי - אין מעטפת פנימית לחלק העליון האחורי. זה פשוט לבן, בניגוד לתחתון.

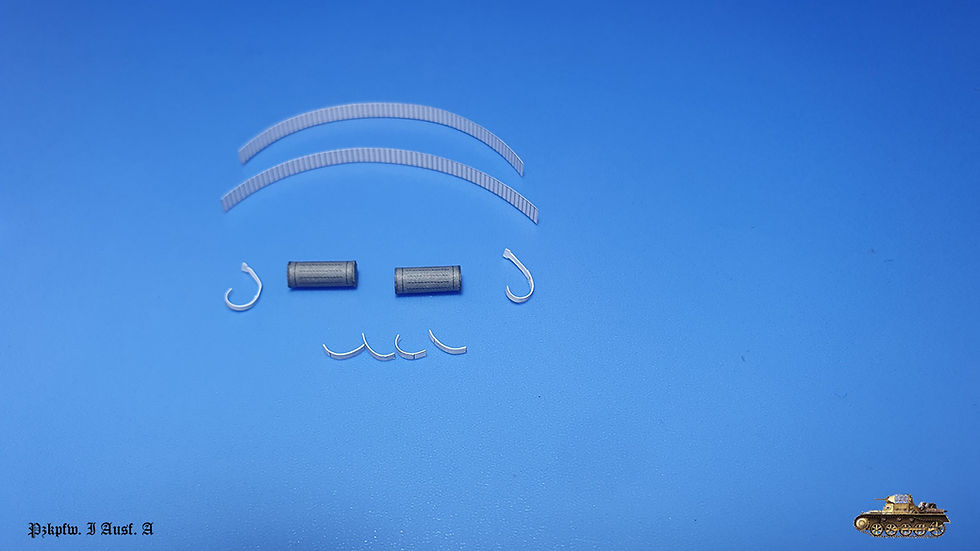

השלב הבא הוא מגיני בוץ

בהוצאה זו יש הדפסה דו צדדית וזה יתרון עצום בעיצוב. הלוואי שכל מוציא לאור היה עודה כך.

הפעם עברתי על קווי כיפוף מבחוץ. זה נתן לי כיפוף מדויק של 90 מעלות.

לפני הדבקה למקום, הרכבתי את החלקים הקדמיים והאחוריים

שגיאות:

אין

עבדתי קשה על כל דלתות ומכסים לוויזורים

כיסויי וויזור ומכסה תיבת הילוכים קדמית

דלתות פתח צד וצירים

דלתות וצירים פתחי מנוע אחוריים

מכסי פיות מילוי מיכל דלק

כל הדלתות על מקומן וניתנות לפתיחה

כפי שחשדתי, אין דרך לפתוח וויזור. עיצוב המנגנון שגוי... אז הם פשוט יישארו סגורים

שגיאות:

מנגנון כיסוי וויזור תוכנן שגוי. אפילו עם התוספת שלי של קרטון, בסיס המצחייה לא בקו עם הקיר ונתקע בתחילת הפתיחה

אז זה היה שבוע עמוס, שמראה התקדמות מועטה.

בשלב זה החלטתי לסיים את כל המסמרות החיצוניות.

כפי שציינתי קודם, קיבלתי מסמרות עגולות בחיתוך לייזר 0.6 מ"מ ו-0.8 מ"מ מ-Drafmodel. חיתוך הוא איכות, אבל כפי שזה קורה בקנה מידה כה קטן, לפעמים הם נופלים לשכבות, אז הייתי צריך לתקן כמה מסמרות כמה פעמים.

כנראה יקרה שוב... אבל זה מוסיף למראה הכללי.

רוצה להזכיר לגבי צביעה - לא רציתי לצבוע כל ניטה בנפרד ולהשתגע :) אז קודם כל צבעתי רצועות שלמות ואז חתכתי ניטים. צבע גם נכנס לחריצים סביב חיתוך לייזר ופתר את בעיית הקצוות הלבנים :rolleyes:

המסמרות ממש משפרות את

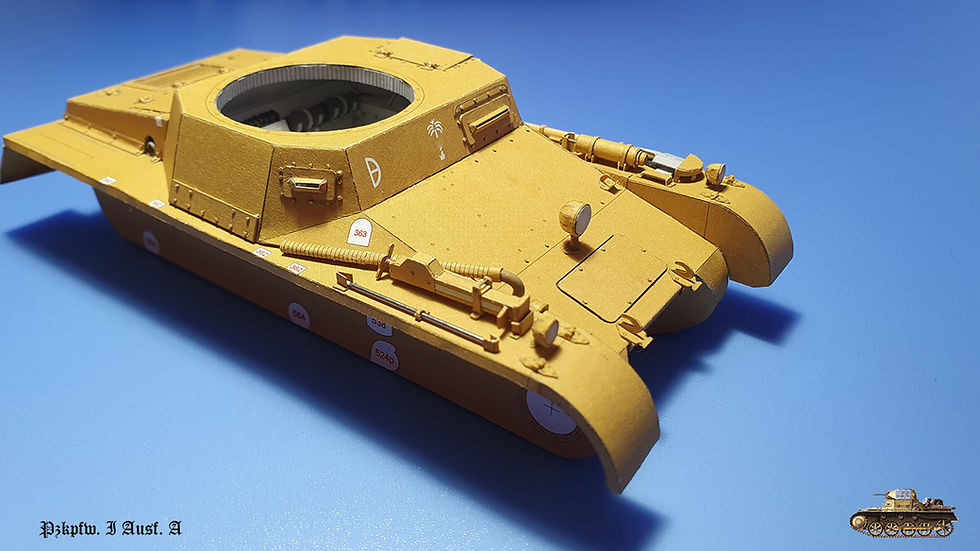

הוספתי הרבה פרטים קטנים:

ווי גרירה והרמה

אור ראשי

סוג של צינור נשימה :)

צופר

צירי פגוש קדמי ואורות עזר

הכל על המקום שלו

שגיאות:

אין

הרכבה יפהפיים

המשך עם כלים

גַרזֶן

את חפירה

מטף

ג'ק הרמה

דקר

מחוברים במקומות מסומנים

שגיאות:

מינימום - חלק 332 לא סומן בצורה נכונה בשרטוט, חלק 350 אין צבע בפנים

אהבתי את

בוריס, קודם כל תודה. ואני משום מה רואה כאילו רק חלק מההודעות שלך. באחרונה יש רק את "אהבתי את"

זה מוזר...

כתבתי שאהבתי את הפירוט.

החלקים הקטנים האלה מוסיפים כל כל הרבה

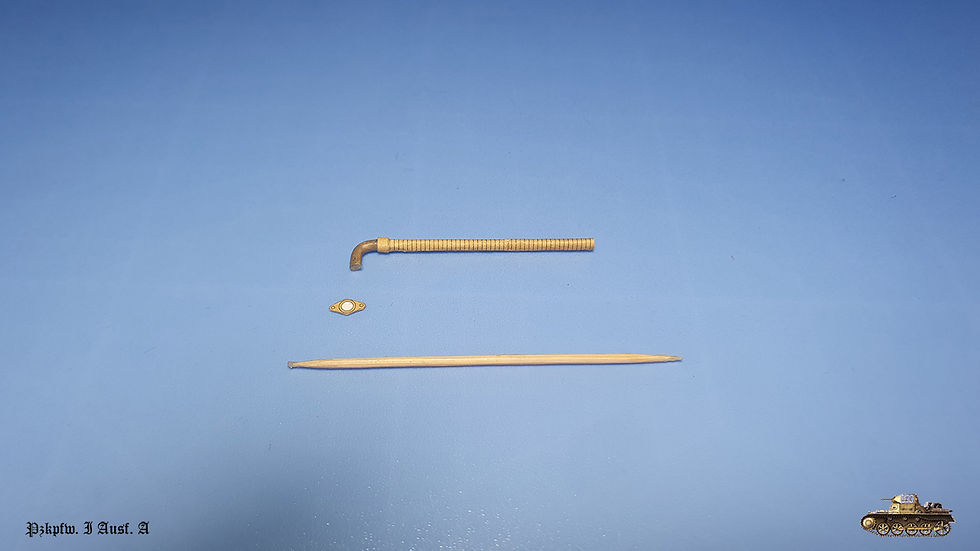

הרכבתי אנטנה

החלטתי לעשות אותה מתרוממת, אז גילגלתי נייר של 80 גרם על ציר, כך שגליל יכנס לבסיס האנטנה. זה יחזיק את הציר מהצד השני כאשר הוא מסתובב

הדבקתי למקום. הייתה בעיה עם זוווית בסיס האנטנה. השיפוע לא חושב נכון והייתי צריך לחתוך ולנסות עד שהוא היה ממוקם בזווית ישרה על גוף התובה

האנטנה מונחת מסילת ההגנה שלה

אנטנה מורמת

שגיאות:

שיפוע בסיס האנטנה אינו תואם לזווית של התובה
